（二）数控铣编程实例

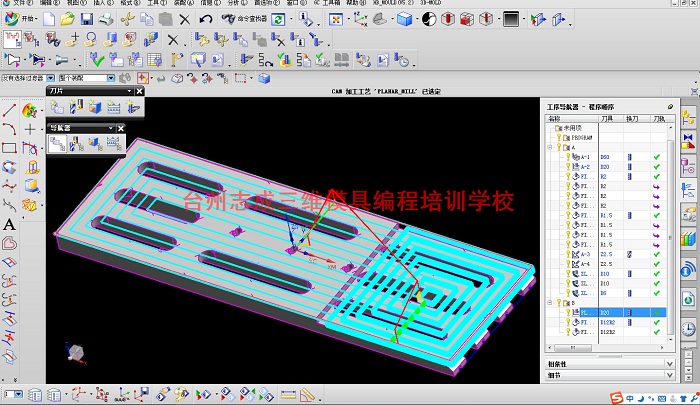

假设要加工一个带有矩形槽和圆形孔的平面零件。
工艺分析
确定加工顺序，先加工矩形槽，再加工圆形孔。选择合适的铣刀，如立铣刀。
对于切削用量，根据刀具材料、工件材料和加工要求确定。例如，主轴转速为1000r/min，进给速度为100mm/min，切削深度为5mm。
编程过程
设立工件坐标系：使用G54 - G59指令中的一个来设定工件坐标系，假设使用G54，在机床参数中设置好坐标系原点的位置。
加工矩形槽：
快速定位到矩形槽的起始点，使用G00指令，如G00 X10 Y10。
采用G01指令进行直线插补加工矩形槽的四条边，如G01 X50 F100（加工一条边），然后通过改变坐标值加工其他边。
加工圆形孔：
快速定位到圆形孔的中心附近，如G00 X30 Y30。
使用G02或G03指令进行圆弧插补加工圆形孔，根据孔的半径和加工要求编写指令，如G02 X30 Y30 I0 J - 10 F80（假设孔半径为10mm）。
程序结束：同样使用M05和M30指令结束程序。通过这些实例可以看出，在数控编程手工编程过程中，需要根据零件的形状、加工要求、刀具和切削用量等多方面因素进行综合考虑，编写合理的加工程序。1314
四、数控编程手工编程的技巧与经验
（一）熟悉机床和数控系统
机床特性的掌握
了解机床的结构、工作范围和精度等特性是非常重要的。不同类型的机床，如车床、铣床、加工中心等，其运动轴的数量和布局不同。例如，车床主要是X轴（径向）和Z轴（轴向）的运动，而铣床有X、Y、Z三个轴向运动。了解机床的行程范围，可以避免编程时出现超程现象。例如，如果机床X轴的行程是500mm，编程时就不能让刀具运动到超出这个范围的位置。
熟悉机床的精度等级，对于加工高精度零件时合理设置加工参数很有帮助。比如，对于精度要求为±0.01mm的零件，需要选择精度较高的机床，并在编程时考虑刀具磨损补偿等因素，以确保加工精度。
数控系统功能的深入了解
不同的数控系统可能会有一些独特的功能指令和编程规则。例如，FANUC系统和Siemens系统在G指令和M指令的使用上有一定差异。熟悉数控系统支持的编程方式，如绝对值编程、相对值编程、极坐标编程等，能够根据零件的特点选择合适的编程方式。比如，对于圆形轮廓的加工，使用极坐标编程可能会使程序更加简洁。同时，了解数控系统的参数设置，如进给速度的上限、加速度等参数，有助于优化程序的运行效率。

G01 - 直线插补
功能：刀具按照直线插补方式移动到指定位置，移动速度由F指令给定的进给速度控制，所有的坐标都可以联动运行。例如“G01 X40 Z20 F150”，表示刀具以150mm/min的进给速度从当前位置沿直线移动到X坐标为40，Z坐标为20的位置。
适用场景：广泛应用于直线轮廓的加工，如加工长方体零件的棱边、圆柱的母线等。
G02 - 顺时针方向圆弧插补
功能：使刀具按照顺时针方向进行圆弧插补运动。在G90（绝对坐标编程）时，圆弧终点坐标是相对编程零点的绝对坐标值；在G91（相对坐标编程）时，圆弧终点是相对圆弧起点的增量值。并且，圆心相对于起点的增量坐标I（X方向值）和K（Z方向值）在圆弧插补时不得省略（除用其他格式编程外）。例如“G02 X60 Z50 I40 K0 F120”，刀具将沿顺时针方向从当前位置运动到X为60，Z为50的圆弧终点，圆心相对于起点在X方向的增量为40，Z方向为0，进给速度为120mm/min。
适用场景：用于加工顺时针方向的圆弧轮廓，如圆盘类零件的外圆弧、内圆弧等。
G03 - 逆时针方向圆弧插补
功能：与G02类似，只是刀具的运动方向为逆时针方向。除了圆弧旋转方向相反外，格式与G02指令相同。例如“G03 X60 Z50 I40 K0 F120”，刀具将沿逆时针方向从当前位置运动到X为60，Z为50的圆弧终点，圆心相对于起点在X方向的增量为40，Z方向为0，进给速度为120mm/min。
适用场景：用于加工逆时针方向的圆弧轮廓，如某些特殊形状的曲线轮廓中的逆圆弧部分。
