解决方法：根据工件的材料、刀具的性能以及加工要求等因素合理设置参数。可以参考刀具制造商提供的切削参数推荐值，结合实际的加工经验进行调整。在进行新的工件加工时，先进行试切，根据试切结果对参数进行优化。
坐标系错误：
表现形式：程序中的坐标系选取不当，导致加工位置偏差。比如将坐标系原点设置错误，如果本应以工件右端面为原点，却误设置为左端面为原点，那么加工出来的零件在轴向的尺寸就会完全错误。或者在加工过程中，没有正确转换坐标系，导致刀具的运动轨迹不符合预期。
解决方法：在编程前，要仔细确定坐标系的原点位置，根据工件的形状和加工要求选择合适的坐标系。在程序中如果需要转换坐标系，要使用正确的指令进行转换，并且要确保转换的时机和方式正确。
刀具路径错误：
表现形式：程序中的刀具轨迹设计不合理，导致刀具碰撞或轨迹混乱。例如，在进行内孔加工时，刀具的退刀路径没有考虑到内孔壁的限制，可能会导致刀具碰撞内孔壁；或者在加工复杂轮廓时，刀具路径规划不当，导致加工效率低下，出现过多的空行程或者重复切削。

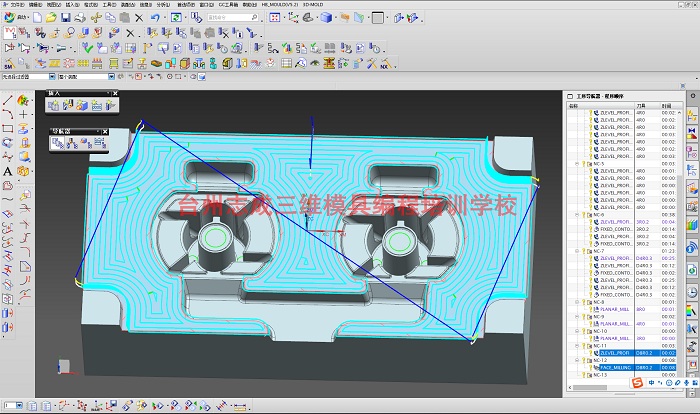

解决方法：在编程前，要对工件的加工轮廓进行详细分析，合理规划刀具路径。可以使用一些绘图软件或者数控编程软件中的刀具路径模拟功能，预先查看刀具的运动轨迹是否合理，根据模拟结果对刀具路径进行优化。

分析简单零件加工案例
从一些简单的轴类、盘类零件加工案例入手。例如加工一个简单的轴类零件，分析其加工工艺，包括确定毛坯尺寸、加工顺序（如先车外圆、再切槽、最后车螺纹等）、选择合适的刀具（外圆车刀、切槽刀、螺纹车刀等），然后根据这些分析编写数控程序。通过这样的实际案例分析，可以更好地理解数控车床编程中的各种指令如何在实际加工中运用。
参考开源的数控程序代码
在网络上搜索一些开源的数控程序代码，例如针对特定零件加工的G - code程序。分析这些代码中指令的使用、坐标的设定、加工顺序的安排等。可以将这些代码与自己所学的知识进行对比和验证，从而提高自己的编程能力。
数控车床编程入门基础教学
一、编程环境与工具
数控系统
数控车床有不同的数控系统，如FANUC、西门子等。不同数控系统在编程指令、操作界面等方面会有一些差异。例如FANUC系统的编程指令在格式和功能上有其自身的特点，学习者需要了解所使用数控系统的基本情况。以G - code指令为例，虽然大部分基本的G - code指令在不同系统中有相似的功能，但在一些特殊指令或者指令的参数设置上可能会有所不同。

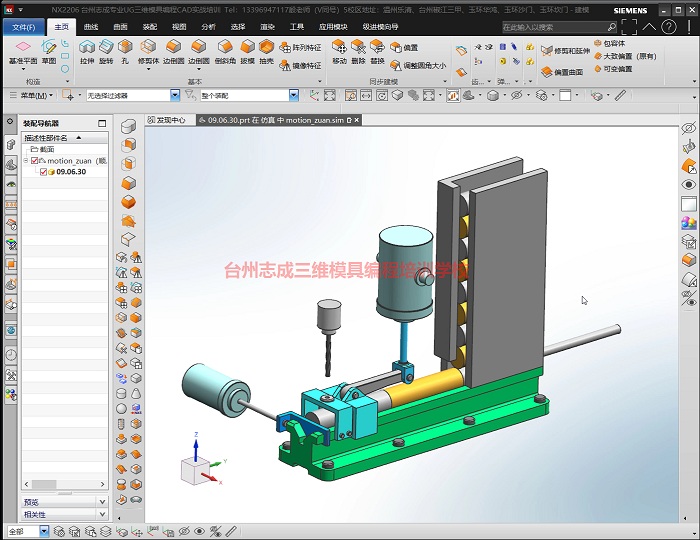

仿真软件
利用数控车床仿真软件可以在没有实际机床的情况下进行编程练习。例如斯沃数控仿真软件，它可以模拟数控车床的操作和加工过程。在仿真软件中，学习者可以熟悉数控车床的操作面板，包括各种功能键的作用，如程序的输入、编辑、运行等。还可以通过模拟加工来检验自己编写的程序是否正确，观察刀具的运动轨迹、加工余量的去除等情况。如果程序存在错误，在仿真软件中可以及时发现并修改，避免在实际机床上进行试错而可能造成的材料浪费和设备损坏。
二、基本编程步骤
分析零件图样
这是编程的 步。需要分析零件的材料、形状、尺寸、精度及毛坯形状和热处理要求等。例如对于一个高精度要求的轴类零件，要考虑如何保证其直径精度、圆柱度等几何精度。根据零件的材料，选择合适的切削参数，如切削速度、进给量和切削深度等。如果零件的材料硬度较高，可能需要降低切削速度，以保证刀具的使用寿命和加工质量。
确定加工工艺过程
包括确定正确的加工方法、定位夹紧以及加工顺序、所用刀具和切削用量等。例如在加工一个带有内孔、外圆和螺纹的零件时，要确定先加工外圆还是内孔，选择什么样的刀具来进行加工。对于外圆加工可能会选择外圆车刀，对于内孔加工则需要选择合适的内孔车刀。切削用量的确定要综合考虑零件的材料、刀具的性能、机床的功率等因素。
建立坐标系标注坐标
根据零件的形状和加工要求建立合适的坐标系。一般来说，加工坐标系的原点选在便于测量或对刀的基准位置，如工件的右端面或左端面上。在建立坐标系后，要准确标注出各个加工点的坐标。例如在车削一个圆锥体时，需要确定圆锥体的顶点坐标、底面圆的圆心坐标等，这些坐标将用于编写数控程序中的指令。
按格式写程序
按照数控车床编程的格式要求编写程序。例如在使用G - code指令编写程序时，要遵循相应的语法规则。对于不同的加工操作，如直线插补、圆弧插补等，使用正确的G - code指令。在编写程序过程中，要注意指令的顺序、参数的设置等。如在使用G01指令进行直线插补时，要正确设置直线终点的坐标和进给速度参数。
