二、复杂零件的多轴加工案例(以航空发动机叶片为例)
零件特点与加工难度
航空发动机叶片是一种形状复杂、精度要求极高的零件。它的曲面形状不规则,而且在不同部位的壁厚、曲率等参数都有严格的要求。例如,叶片的型面精度要求达到±0.01mm,这对编程和加工都是巨大的挑战。
编程策略

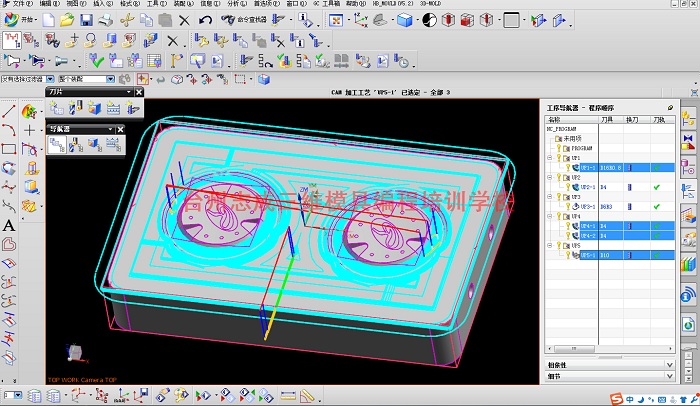

在编程时,首先要使用专业的CAD/CAM软件(如UG)对叶片进行精确的三维建模。然后根据叶片的形状和加工要求,选择合适的多轴加工策略。例如,采用五轴联动加工,可以更好地适应叶片的复杂曲面形状。在刀具路径规划方面,要考虑刀具的干涉问题,因为叶片的形状复杂,刀具在加工过程中很容易与叶片的其他部位发生干涉。所以需要通过软件进行精确的模拟和优化,确保刀具路径的安全性和有效性。
在编程过程中,还需要合理设置切削参数。由于叶片的材料通常为高温合金等难加工材料,需要根据材料的特性选择合适的刀具和切削速度、进给量等参数。例如,对于镍基高温合金材料的叶片,切削速度可能要设置得相对较低,以避免刀具过快磨损。
加工过程中的注意事项
在加工过程中,由于是多轴联动加工,对机床的精度和稳定性要求非常高。要定期对机床进行精度检测和维护,确保机床的各个轴能够准确地按照编程指令运动。同时,要密切关注加工过程中的切削力、切削温度等参数的变化,因为这些参数的变化可能会影响零件的加工质量。例如,如果切削力过大,可能会导致叶片发生变形,从而影响叶片的性能。
CNC编程入门教程常见问题解答
一、编程指令相关问题
G代码混淆
问题:在学习G代码时,容易混淆G02(顺时针圆弧插补)和G03(逆时针圆弧插补)指令,如何准确区分?
解答:区分G02和G03主要看圆弧的加工方向。在平面上,从垂直于圆弧所在平面的坐标轴的正方向往负方向看,如果圆弧是顺时针方向旋转,则使用G02指令;如果是逆时针方向旋转,则使用G03指令。例如,在数控铣床上加工一个圆形的零件,如果从Z轴正方向往下看,刀具沿顺时针方向铣削圆弧,就使用G02指令。同时,在编程时,还需要正确指定圆弧的圆心坐标、起点坐标和终点坐标等参数,以确保圆弧加工的准确性。
G代码的模态与非模态
问题:不太理解G代码中的模态和非模态指令的区别?
解答:模态指令是指一经在一个程序段中指定,在后续的程序段中如果不改变该指令的参数,就不需要再次指定该指令。例如,G01(直线插补)是模态指令,如果在一个程序段中指定了G01,并且设置了进给速度F,在后续的直线插补程序段中,如果进给速度不变,就不需要再次指定G01和F。而非模态指令则是只在当前程序段中有效,下一程序段需要重新指定。例如,G04(暂停指令)是非模态指令,它只在当前程序段中使机床暂停一定时间,下一个程序段如果还需要暂停,就需要再次指定G04指令。
实战教学
系统课程,全真模拟
精选小班
小班授课,精选师资
定制课程
顶尖师资,定制课程
全程管理
专属班主任全程管理, 细致服务
内部教材
精编教材,个性化教学
全程跟踪
贴心服务,全程陪伴
数控车床机械加工技能基础知识
数控车床是由计算机、数控系统和机床三部分组成的自动化加工设备,通过数控系统对机床进行指令控制,从而实现对工件的自动加工。它具有加工精度高、生产效率高、灵活性强和自动化程度高等优点,在现代制造业中不可或缺1。
1. 数控车床的基本结构
数控车床的主体结构包含床身、主轴、工作台、刀架等部分。床身作为机床的支撑结构,为主轴、工作台等部件提供稳定的基础。主轴是主要加工部件的旋转轴,其转速、精度等参数直接影响加工效果。工作台用于夹持工件,确保工件在加工过程中的稳定性。刀架则用于安装刀具,不同类型和规格的刀具可安装在刀架上,以满足不同的加工需求1。
2. 刀具选择
刀具选择涉及刀具材料、形状、尺寸和涂层等方面。关键在于依据工件材料和加工要求来确定合适的切削速度、进给速度和切削深度,从而提高加工效率和工件质量。例如,加工硬度较高的材料时,可能需要选择硬质合金等耐磨性较好的刀具材料;对于复杂形状的加工,要选择形状合适的刀具,像成型刀具可用于加工特定形状的轮廓等。
