南湖区SOLIDWORKS三维设计培训从一开始学习数控编程就要注重培养规范的操作习惯,这一点往往比单纯学习技术更为重要。在操作数控机床时,要严格按照操作规程进行操作,例如在开机、关机、装夹工件、更换刀具等操作过程中,遵循正确的步骤。
逻辑错误
逻辑错误是指程序在运行时产生的错误,通常是由于编程逻辑不正确造成的。比如在计算过程中出现错误,假设在计算一个零件的加工尺寸时,公式写错了,原本应该是“长度 = 直径×π”,写成了“长度 = 直径+π”,这就会导致计算出的加工尺寸完全错误。循环条件错误也是逻辑错误的一种表现形式,例如在一个需要循环加工多个零件的程序中,循环的终止条件设置错误,可能会导致程序提前结束循环,没有加工完所有的零件,或者无限循环,一直在重复加工同一个零件而无法停止。
数值错误
数值错误是指在程序中使用了错误的数值。在CNC编程中,经常涉及到对各种参数的数值设定。例如,将一个变量的值赋给另一个变量时,忘记进行数值转换。假设一个变量存储的是角度值(以度为单位),而另一个变量需要的是弧度值,在赋值时没有进行度到弧度的转换(弧度 = 度×π/180),就会导致后续的计算和加工操作出现错误。这种数值错误可能会导致机床加工过程中出现误差,如加工出的零件尺寸与设计尺寸不符程序头信息不足或不存在
CNC环境中的每个人都需要知道给定的CNC程序的作用。程序头应该提供相关的、易于解释的信息。例如,程序标题可以帮助设置人员知道在出现问题时应该联系谁,帮助操作员知道他们正在运行正确的程序版本或者修订版,并帮助生产控制人员确定程序的执行时间。如果程序头信息不足,可能会在程序管理、问题排查等方面带来困扰。像缺少零件名称和编号、版本、操作编号和在DNC系统中的存储位置等重要信息,或者没有包含程序员姓名、创建日期、上次修订日期和程序执行时间等虽然不太重要但也应予以考虑的信息。
程序解释信息不足
程序内部缺乏足够的解释性信息,会使其他人员(如操作员、维护人员等)难以理解程序的意图。这可能导致在操作过程中出现误解,例如对于一些特殊的加工步骤或者工艺要求,如果没有在程序中进行解释,操作员可能会按照常规方式操作,从而导致加工错误。
南湖区SOLIDWORKS三维设计培训
数控车床编程入门实例
直线插补指令G01编程实例
假设有一个仿形工件需要加工,各点坐标参考如下(X向余量4mm),使用FANUC数控车编程如下 24:
O9001.
N10 G50 X100 Z10 (设立坐标系,定义对刀点的位置)
N20 G00 X16 Z2 M03 (移到倒角延长线,Z轴2mm处)
N30 G01 U10 W - 5 G98 F120 (倒3×45°角)
N40 Z - 48 (加工Φ26外圆)
N50 U34 W - 10 (切 段锥)
N60 U20 Z - 73 (切第二段锥)
N70 X90 (退刀)
N80 G00 X100 Z10 (回对刀点)
圆弧插补指令编程实例
以加工一个带有圆弧轮廓的零件为例。首先确定圆弧的起点、终点、圆心坐标等参数。如果是顺时针圆弧,使用G02指令,假设起点坐标为(X10,Z10),终点坐标为(X20,Z20),圆心相对于起点的偏移量为I5,J0(这里假设圆心在X轴正方向偏移5个单位),编程代码可能如下:
G00 X10 Z10;(快速定位到圆弧起点)
G02 X20 Z20 I5 J0 F100;(以F100的进给速度进行顺时针圆弧插补)
综合编程实例
对于一个复杂形状的零件,可能需要结合多种指令进行编程。例如加工一个既有圆柱部分,又有圆锥部分和螺纹部分的零件。首先使用G01指令加工圆柱部分,然后再使用G01结合坐标计算来加工圆锥部分,对于螺纹部分则需要使用专门的螺纹加工指令(如G32、G92等),并且要根据螺纹的螺距、牙型等参数进行准确编程。
南湖区SOLIDWORKS三维设计培训
3.3 辅助功能指令
M03:主轴正转。
M04:主轴反转。
M05:主轴停止。
M08:开启冷却液。
M09:关闭冷却液。
M30:程序结束。
4. 实践建议
4.1 动手操作
模拟练习:使用数控仿真软件进行编程练习,熟悉各种指令的使用方法。
实际操作:在老师的指导下,逐步尝试在实际机床上进行编程和加工操作。
4.2 学习资源
书籍:《数控车床编程与操作》、《数控编程技术》等专业书籍。
在线课程:许多在线平台提供数控编程的视频教程和实战案例。
论坛和社区:加入数控编程的论坛和社区,与其他爱好者交流经验和技巧。
4.3 持续学习
技术更新:数控技术不断发展,新的编程方法和工具不断涌现,保持学习和探索的态度。
实践经验:多参与实际项目,积累丰富的编程和操作经验。
通过以上步骤和建议,你可以逐步掌握数控车床编程的基本知识和技能,为今后的深入学习和实际应用打下坚实的基础。希望你在数控编程的道路上越走越远,取得更多的成就!
特色化教学,全程为你护航
-
实战教学
系统课程,全真模拟
-
精选小班
小班授课,精选师资
-
定制课程
顶尖师资,定制课程
-
全程管理
专属班主任全程管理, 细致服务
-
内部教材
精编教材,个性化教学
-
全程跟踪
贴心服务,全程陪伴
南湖区SOLIDWORKS三维设计培训
尺寸字用于确定机床上刀具运动终点的坐标位置。
其中, 组 X,Y,Z,U,V,W,P,Q,R 用于确定终点的直线坐标尺寸;第二组 A,B,C,D,E 用于确定终点的角度坐标尺寸;第三组 I,J,K 用于确定圆弧轮廓的圆心坐标尺寸。在一些数控系统中,还可以用P指令暂停时间、用R指令圆弧的半径等。
⑷进给功能字F
进给功能字的地址符是F,又称为F功能或F指令,用于指定切削的进给速度。对于车床,F可分为每分钟进给和主轴每转进给两种,对于其它数控机床,一般只用每分钟进给。F指令在螺纹切削程序段中常用来指令螺纹的导程。
⑸主轴转速功能字S
主轴转速功能字的地址符是S,又称为S功能或S指令,用于指定主轴转速。单位为r/min。
⑹刀具功能字T
刀具功能字的地址符是T,又称为T功能或T指令,用于指定加工时所用刀具的编号,如T01。对于数控车床,其后的数字还兼作指定刀具长度补偿和刀尖半径补偿用,如T0101。
⑺辅助功能字M
辅助功能字的地址符是M,后续数字一般为1~3位正整数,又称为M功能或M指令,用于指定数控机床辅助装置的开关动作,如M00~M99。
南湖区SOLIDWORKS三维设计培训
数控车床编程入门教程
数控车床编程是一项重要的技能,它涉及到对机床的操作、编程语言的理解以及实际加工过程的掌握。以下是根据搜索结果整理的数控车床编程入门教程。
学习编程基础知识
首先,学习者需要掌握数控车床的坐标系与运动方向的规定。这包括了解右手直角笛卡尔坐标系,以及如何根据右手螺旋法则确定A、B、C三个旋转坐标的方向。此外,还需要了解Z坐标的运动由传递切削动力的主轴决定,与主轴轴线平行的坐标轴即为Z轴,X轴为水平方向,平行于工件装夹面并与Z轴垂直。规定以刀具远离工件的方向为坐标轴的正方向。
熟悉数控车床编程常用符号及指令代码
学习者需要熟悉数控车床编程常用符号及指令代码,如G00、G01、G02、G03、G04、G70、G71、G72、G73、G74、G75、G76、G90、G92、G94等常用功能代码,以及M00、M01、M02、M03、M04、M05、M08、M09、M30、M98、M99等辅助代码。
学习加工工艺与实操
除了理论知识,学习者还需要学习加工工艺与实操。这包括外圆加工、内孔加工、螺纹牙加工、侧边槽加工等内容。通过实际操作,学习者可以更好地理解和应用所学的编程知识
南湖区SOLIDWORKS三维设计培训
3.3 Powermill
Powermill是一款加工策略丰富的数控加工编程软件系统。它的刀路计算快,加工效率高,在大型模具加工方面优势明显,目前用户呈明显增长趋势,尤其在模具加工行业被当作标配使用 20。
3.4 Hypermill
hyperMILL是德国HSM Works公司开发的一款高性能CAM软件,特别适合于模具制造、航空、汽车等行业的复杂零件加工。它提供了强大的多轴编程功能,能够显著提高加工效率和表面质量 20。
以上就是CNC数控编程入门教程的CNC数控编程入门基础教程
CNC(计算机数控)编程是为CNC机床创建一组指令以根据给定设计生产零件的过程。要入门CNC数控编程,首先需要掌握以下基础内容:
一、数控加工工艺基础
加工流程理解:了解从毛坯到成品的整个加工过程,包括工件的装夹方式、刀具的选择与安装、加工顺序的确定等。例如在加工一个轴类零件时,要先确定是采用一端装夹还是两端装夹,根据零件的精度要求选择合适的装夹方式。装夹不当可能导致加工精度不达标或者工件在加工过程中出现位移等问题。
切削参数:这是影响加工质量和效率的关键因素,包括切削速度、进给量和切削深度。切削速度决定了刀具切削刃相对于工件的移动速度,不同的材料和刀具需要匹配不同的切削速度。比如加工铝合金材料时,由于其硬度相对较低,可以采用较高的切削速度;而加工硬度较高的合金钢时,切削速度就要降低,否则刀具磨损会非常快。进给量是指刀具在进给方向上相对于工件的位移量,切削深度则是每次切削时刀具切入工件的深度。这三个参数相互关联,需要根据具体的加工要求和材料特性进行合理调整。
二、CNC机床与坐标系

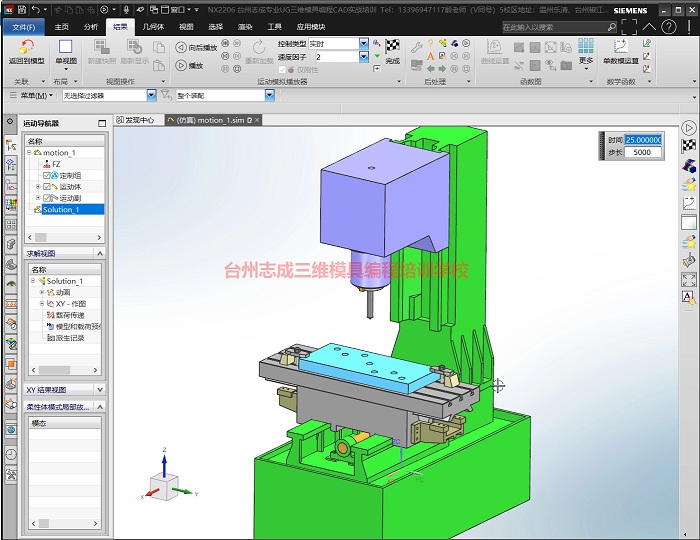

机床结构与功能:熟悉CNC机床的基本结构,如主轴、工作台、刀库等部件的功能和操作方法。主轴是提供旋转动力的部件,其转速的高低直接影响切削速度。工作台用于固定工件,并能够在X、Y、Z等坐标轴方向上移动,以实现对工件不同部位的加工。刀库则存储着不同类型和规格的刀具,通过程序控制可以实现自动换刀,提高加工效率。
坐标系的建立:理解CNC编程中的坐标系概念,包括绝对坐标系和相对坐标系。绝对坐标系是以机床原点为基准建立的固定坐标系,在这个坐标系中,所有点的坐标都是相对于机床原点的绝对位置。而相对坐标系则是相对于前一个点的坐标位置来确定下一个点的位置。例如在编写一个简单的铣削程序时,如果采用绝对坐标系,程序中每个点的坐标都是从机床原点开始计算的;如果采用相对坐标系,下一个点的坐标则是相对于前一个点的坐标变化量。正确理解和运用坐标系是编写准确CNC程序的基础。主要内容。希望对你有所帮助
