字地址格式
概念：如果一个程序段是由若干个英文字母且每个字母后面附有数字，则这种程序格式称为字地址格式。在这种格式中，英文字母称为字地址，英文字母及其后面的数字组成数控字，简称字，字的含义由头一个字地址确定。例如在数控车床编程中常见的“NGXZFSTMEOB”就是字地址格式的体现。其特点是不需要的字或与相邻程序段相同的字均可不写，字的顺序稍有出入时不影响各字的功能。这为编程带来了一定的灵活性，编程人员可以根据实际加工需求，有选择地编写必要的指令字，减少程序的冗余。
分隔符格式
概念：用固定分隔符代替相当于字地址格式中的字地址的格式。例如线切割机床编程格式“BXBYBJGZ”。这种格式的特点是代码顺序已固定好，不允许改变。它在一些特定的数控设备或者加工工艺中有应用，编程时需要严格按照固定的分隔符和代码顺序进行编写，否则数控系统将无法正确解读程序。
数控编程学习方法
一、理论学习
掌握基础知识
首先要深入学习数控编程的基本概念，包括坐标系、编程指令、刀具补偿等。理解不同坐标系的定义和作用，如机床坐标系、工件坐标系等。例如，机床坐标系是机床自身固有的坐标系，是确定刀具位置和运动的基准；工件坐标系是根据工件的形状和加工要求在工件上建立的坐标系，编程时大多基于工件坐标系进行。对于编程指令，要逐一学习其功能和格式，像G00、G01等基本指令的含义、参数设置以及在不同加工场景中的应用 8。
学习数学知识也是至关重要的，尤其是几何知识和计算方法。在数控编程中，经常需要进行坐标计算，如计算圆弧的圆心坐标、直线与圆弧的交点坐标等。三角函数、平面几何和立体几何的知识在确定刀具运动轨迹和加工位置时会经常用到。例如，在车削圆锥面时，需要根据圆锥的角度、长度等参数计算出刀具在X和Z方向的运动坐标。
学习编程语言
数控编程主要使用G - code和M - code编程语言。要系统地学习G - code的各种指令，从基本的运动指令到复杂的循环指令。可以通过阅读相关的编程手册、教材或者在线教程来深入了解每个指令的功能、语法和参数设置。例如，学习G02和G03指令时，不仅要知道它们分别用于顺时针和逆时针圆弧插补，还要掌握如何确定圆弧的起点、终点、圆心坐标等参数。对于M - code，要熟悉其控制机床辅助功能的各种指令，如主轴的启停、冷却液的开关等。
理解加工工艺
数控编程与加工工艺密切相关。需要学习不同材料的加工特性，如硬度、韧性等对加工的影响。例如，加工硬度较高的合金钢时，需要选择合适的刀具材料和切削参数，以避免刀具磨损过快。了解各种加工方法，如车削、铣削、钻孔、攻丝等的特点和适用范围。在车削中，又分为粗车、精车，粗车时主要是去除大量的毛坯余量，精车则是为了获得较高的加工精度和表面质量。掌握加工顺序的安排原则，一般遵循先粗后精、先主后次、先面后孔等原则。例如，在加工一个带有多个孔的箱体零件时，先加工平面，为后续的孔加工提供一个平整的基准面，然后再进行孔的加工。
对大量的数控编程案例进行分析，学习不同零件的编程思路和方法。可以从简单的零件开始，如轴类、盘类零件，逐步过渡到复杂的曲面零件。例如在分析一个复杂的航空零件的编程案例时，总结其在加工顺序、刀具选择、夹具设计等方面的经验。
总结在实践中遇到的问题和解决方法，如在编程过程中遇到刀具干涉问题是如何通过调整刀具路径解决的，在加工精度不达标时是如何通过优化切削参数或调整机床精度补偿来改善的。
（三）持续学习与创新
跟进技术发展
数控技术在不断发展，新的编程软件、刀具材料和加工工艺不断涌现。要持续关注行业动态，学习新的数控编程软件的功能和使用方法。例如，一些新的编程软件具有更强大的自动编程功能和更直观的图形化编程界面，可以提高编程效率。
了解新的刀具材料（如超硬刀具材料）和刀具涂层技术（如TiN、TiAlN涂层等），这些新技术可以提高刀具的切削性能和寿命。掌握新的加工工艺，如高速切削、干式切削等，高速切削可以提高加工效率，干式切削则更环保。
创新编程思路
在掌握传统编程方法的基础上，尝试创新编程思路。例如，在加工复杂曲面零件时，可以探索新的刀具路径规划算法，以提高加工精度和效率。结合现代制造技术，如增材制造（3D打印）与数控加工的融合，开发新的加工工艺方案。
-
实战教学
系统课程，全真模拟
-
精选小班
小班授课，精选师资
-
定制课程
顶尖师资，定制课程
-
全程管理
专属班主任全程管理， 细致服务
-
内部教材
精编教材，个性化教学
-
全程跟踪
贴心服务，全程陪伴

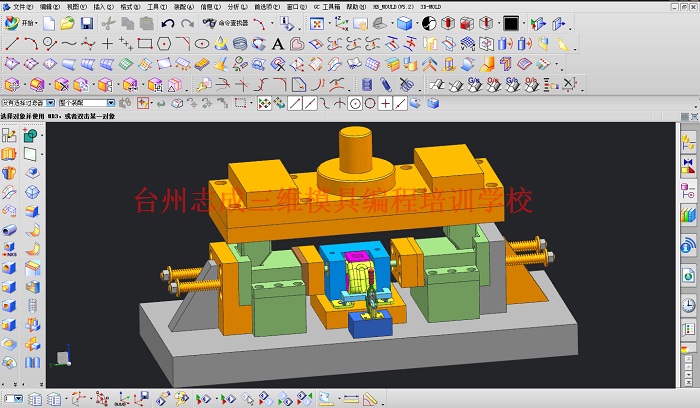

3D建模图绘制在现代CNC编程中越来越重要。通过3D建模，可以更直观地展示零件的形状和结构，并且为数控编程提供更准确的模型数据。在进行3D建模时，要掌握不同的建模方法，如实体建模、曲面建模等。
对于实体建模，可以从基本的几何实体（如长方体、圆柱体、球体等）开始构建零件的主体结构，然后通过布尔运算（如求和、求差、求交等）来组合或切除不同的实体部分，形成最终的零件模型。例如，在设计一个带有内部腔体的机械零件时，可以先创建一个长方体作为零件的外部轮廓，然后创建一个圆柱体作为要切除的内部腔体部分，通过布尔求差运算得到带有内部腔体的零件模型。
曲面建模则适用于复杂曲面形状的零件，如汽车车身外壳、飞机机翼等。在曲面建模中，要掌握曲线的创建和编辑方法，以及曲面的生成方法，如放样曲面、扫掠曲面等。
三、熟练CNC代码的修改与手动编写
代码的基本结构与语法
要熟练修改和手动编写CNC代码，首先要了解代码的基本结构和语法。CNC代码由一系列的指令组成，每个指令都有特定的格式和功能。例如，G代码指令前面通常会有一个G字母，后面跟着数字和参数，如G01 X10.0 Y20.0 F100，表示刀具以直线插补的方式移动到坐标点（X = 10.0，Y = 20.0），进给速度为100mm/min。
M代码指令也有类似的格式，如M03 S1000表示启动主轴正转，转速为1000r/min。在编写代码时，要按照正确的语法规则进行书写，包括指令的顺序、参数的格式等。例如，坐标值的表示方法要符合机床的要求，有些机床可能要求使用小数点编程，有些则可能不要求。
根据加工需求编写代码
在实际加工中，要根据零件的形状、加工工艺和机床的性能等因素编写CNC代码。对于简单的零件，如平面铣削的矩形零件，可以按照先粗加工后精加工的顺序编写代码。在粗加工时，选择较大的切削深度和进给速度，以快速去除多余的材料；在精加工时，减小切削深度和进给速度，提高加工精度。
例如，对于一个长100mm、宽50mm、厚10mm的矩形零件，在铣削加工时，粗加工代码可能是：G00 X0 Y0 Z5.0（快速定位到起始点上方5mm处）；G01 Z - 3.0 F50（以50mm/min的进给速度下刀3mm进行粗加工）；G01 X100.0 F100（沿X方向直线铣削，进给速度为100mm/min）；G01 Y50.0；G01 X0；G01 Y0；而精加工代码可能会调整切削深度和进给速度，如G01 Z - 5.0 F30（下刀5mm进行精加工，进给速度为30mm/min），然后重复上述直线铣削的指令。
海宁电火花培训
常用软件介绍
Unigraphics
Unigraphics是美国UnigraphicsSolution公司开发的一套集CAD、CAM、CAE功能于一体的三维参数化软件，是当今最先进的、分析和制造的高端软件，用于航空、航天、汽车、轮船和电子等工业领域2。
CatiaCatia是法国Dassault公司推出的产品，广泛应用于法制幻影系列战斗机、777的开发设计等领域。Catia在一些领域采取设计建模，加工，二者结合，搭配使用2。
PTC Creo
美国PTC(参数技术有限公司)开发的软件，是全世界最普及的三维CAD/CAM系统，广泛用于电子、机械、模具、工业设计和玩具等民用行业2。
Mastercam
Mastercam具有较强的曲面粗加工及曲面精加工的功能，曲面精加工有多种选择方式，可以满足复杂零件的曲面加工要求，同时具备功能2。
Cimatron
CimatronCAD/CAM系统是以色列Cimatron公司的CAD/CAM/PDM产品，是较早在微机平台上实现三维CAD/CAM全功能的系统。该系统提供了比较灵活的用户界面，优良的三维造型、工程绘图，全面的，各种通用、专用数据接口以及的
劣势
功能有限：图形化编程主要适用于简单形状的零件和基本的加工操作。对于复杂形状的零件或者特殊的加工要求，如图形化编程可能无法满足。例如，对于具有复杂曲面的零件，图形化编程很难准确地生成刀具路径。
缺乏精确性：图形化编程在绘制图形和设置参数时可能存在一定的误差。由于是通过直观的图形操作，不像手工编程那样可以精确地计算坐标值，也不像自动编程那样通过精确的算法计算刀具路径，所以在加工精度要求较高的情况下，图形化编程可能不太适用。
四、先进的数控车编程方式案例
（一）基于CAD/CAM一体化软件的自动编程案例
案例背景
在航空航天制造领域，某企业需要加工一个钛合金材质的叶轮零件。该叶轮具有复杂的曲面形状，叶片的扭曲度较大，并且对加工精度要求极高，要求加工后的叶片表面粗糙度达到Ra0.8μm以下。传统的手工编程根本无法满足这样的加工要求。
